1-cuánta corriente produciría un voltaje aplicado de 10 volts a través de una resistencia de 5 ohms? Paso 1: Como la incógnita es la corriente, despejamos I
I = V R Paso 2: Sustituimos los valores conocidos en la ecuación y obtenemos I.I = V = 10 VOLTS = 2 amperes R 50hms

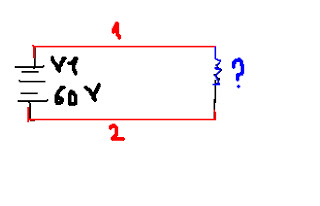

2- ¿cuál es la resistencia que, si se le aplica un voltaje de 60 volts, produciría una corriente de 3 amperes?
La corriente que pasa por un nodo es igual a la corriente que sale del mismo. i1 + i4 = i2 + i3
Esta ley también es llamada ley de nodos o primera ley de Kirchhoff y es común que se use la sigla LCK para referirse a esta ley. La ley de corrientes de Kirchhoff nos dice que:
En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual a la suma de las corrientes que salen. De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero
Esta fórmula es válida también para circuitos complejos:
La ley se basa en el principio de la conservación de la carga donde la carga en couloumbs es el producto de la corriente en amperios y el tiempo en segundos.
La LCK sólo es válida si la densidad de carga se mantiene constante en el punto en el que se aplica. Considere la corriente entrando en una lámina de un capacitor. Si uno se imagina una superficie cerrada alrededor de esa lámina, la corriente entra a través del dispositivo, pero no sale, violando la LCK. Además, la corriente a través de una superficie cerrada alrededor de todo el capacitor cumplirá la LCK entrante por una lámina sea balanceada por la corriente que sale de la otra lámina, que es lo que se hace en análisis de circuitos, aunque cabe resaltar que hay un problema al considerar una sola lámina. Otro ejemplo muy común es la corriente en una antena donde la corriente entra del alimentador del transmisor pero no hay corriente que salga del otro lado. Maxwell introdujo el concepto de corriente de desplazamiento para describir estas situaciones. La corriente que fluye en la lámina de un capacitor es igual al aumento de la acumulación de la carga y además es igual a la tasa de cambio del flujo eléctrico debido a la carga (el flujo eléctrico también se mide en Coulombs, como una carga eléctrica en el SIU). Esta tasa de cambio del flujo , es lo que Maxwell llamó corriente de desplazamiento :
La corriente que pasa por un nodo es igual a la corriente que sale del mismo. i1 + i4 = i2 + i3
Esta ley también es llamada ley de nodos o primera ley de Kirchhoff y es común que se use la sigla LCK para referirse a esta ley. La ley de corrientes de Kirchhoff nos dice que:
En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual a la suma de las corrientes que salen. De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero
Esta fórmula es válida también para circuitos complejos:
La ley se basa en el principio de la conservación de la carga donde la carga en couloumbs es el producto de la corriente en amperios y el tiempo en segundos.
La LCK sólo es válida si la densidad de carga se mantiene constante en el punto en el que se aplica. Considere la corriente entrando en una lámina de un capacitor. Si uno se imagina una superficie cerrada alrededor de esa lámina, la corriente entra a través del dispositivo, pero no sale, violando la LCK. Además, la corriente a través de una superficie cerrada alrededor de todo el capacitor cumplirá la LCK entrante por una lámina sea balanceada por la corriente que sale de la otra lámina, que es lo que se hace en análisis de circuitos, aunque cabe resaltar que hay un problema al considerar una sola lámina. Otro ejemplo muy común es la corriente en una antena donde la corriente entra del alimentador del transmisor pero no hay corriente que salga del otro lado. Maxwell introdujo el concepto de corriente de desplazamiento para describir estas situaciones. La corriente que fluye en la lámina de un capacitor es igual al aumento de la acumulación de la carga y además es igual a la tasa de cambio del flujo eléctrico debido a la carga (el flujo eléctrico también se mide en Coulombs, como una carga eléctrica en el SIU). Esta tasa de cambio del flujo , es lo que Maxwell llamó corriente de desplazamiento :
La intensidad de corriente que circula por un circuito dado, es directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia del mismo.
La ecuación matemática que describe esta relación es:
Donde, I es la corriente que pasa a través del objeto en amperios, V es la diferencia de potencial de las terminales del objeto en voltios, G es la conductancia en siemens y R es la resistencia en ohmios (Ω). Específicamente, la ley de Ohm dice que R en esta relación es constante, independientemente de la corriente.[1]
Esta ley tiene el nombre del físico alemán Georg Ohm, que en un tratado publicado en 1827, halló valores de tensión y corriente que pasaba a través de unos circuitos eléctricos simples que contenían una gran cantidad de cables. Él presentó una ecuación un poco más compleja que la mencionada anteriormente para explicar sus resultados experimentales. La ecuación de arriba es la forma moderna de la ley de Ohm.
Historia
En enero de 1781, antes del trabajo de Georg Ohm, Henry Cavendish experimentó con botellas de Leyden y tubos de vidrio de diferente diámetro y longitud llenados con una solución salina. Como no contaba con los instrumentos adecuados, Cavendish calculaba la corriente de forma directa: se sometía a ella y calculaba su intensidad por el dolor. Cavendish escribió que la "velocidad" (corriente) variaba directamente por el "grado de electrificación" (tensión). Él no publicó sus resultados a otros científicos a tiempo, y sus resultados fueron desconocidas hasta que Maxwell los publicó en 1879
